九宫格与平铺

下一单活是字幕框。秋白的台词长短不齐，框得跟着伸缩：窄的一行，宽的半个台口。小棠画了一块 48×48 的样板——木框金角、帛心留白——可一上 custom_size 拉宽就露了馅：Figure 15-11 左边那个框，回纹角花被抻成了宽扁的麻花。

问题不在画稿在拉法：框不该跟着内容缩放。画框这种素材，四角是装饰、四边是包边、中间才是可伸缩的留白——把图按这个思路切成九块、各按各的规矩伸缩，就是 UI 行当沿用了几十年的九宫格切片（9-slice）：

Figure 15-10：四条裁线、九块区域——角不变形，边顺着一个方向走，心两头都走

在 Bevy 里，这套规矩由 Sprite 的 image_mode 字段承载。它是个 SpriteImageMode 枚举，默认值 Auto 就是 15.1 节那种“整张跟着 custom_size 硬拉”；换成 Sliced 并配一份 TextureSlicer 说明书，九宫格就生效了：

// 一号框：Auto——整张图跟着 custom_size 硬拉，角花全变形
    commands.spawn((
        Sprite {
            image: panel.clone(),
            custom_size: panel_size,
            ..default()
        },
        Transform::from_xyz(-400.0, 150.0, 0.0),
    ));

    // 二号框：九宫格切片——角花保形，但仍是原图里的 12 像素，细得几乎看不见
    commands.spawn((
        Sprite {
            image: panel.clone(),
            custom_size: panel_size,
            image_mode: SpriteImageMode::Sliced(TextureSlicer {
                border: BorderRect::all(12.0),
                ..default()
            }),
            ..default()
        },
        Transform::from_xyz(0.0, 150.0, 0.0),
    ));

    // 三号框：放开 max_corner_scale，让四角跟全场一样放大 4 倍
    commands.spawn((
        Sprite {
            image: panel.clone(),
            custom_size: panel_size,
            image_mode: SpriteImageMode::Sliced(TextureSlicer {
                border: BorderRect::all(12.0),
                max_corner_scale: 4.0,
                ..default()
            }),
            ..default()
        },
        Transform::from_xyz(400.0, 150.0, 0.0),
    ));

Listing 15-8（节选一）：同一块样板三种裱法——Auto、Sliced、Sliced 加放开的角（examples/listing-15-08.rs）

TextureSlicer 的四个成员各管一件事：

成员	管什么
border	四条裁线往里收多少像素（BorderRect::all(12.0) 四边各 12；也可逐边给）
center_scale_mode	心怎么填：Stretch 拉伸（默认）或 Tile { stretch_value } 平铺
sides_scale_mode	四边怎么填，选项同上
max_corner_scale	角最多放大到几倍（默认 1.0——原图像素尺寸）

跑起来对照三个框（Figure 15-11 上排）：一号 Auto 角花变形，是反面教材；二号 Sliced 角花保形了——但只有原图里的 12 像素，框细得像铅笔描的；三号把 max_corner_scale 放开到 4.0，四角跟上了全场像素画的放大倍数，这才是成品。像素风配九宫格，这个参数几乎必调，不然角永远是“原图大小”，跟周围放大过的像素格格不入。

平铺：一块贴片铺到头

SpriteImageMode 的另一个大用途是 Tiled——不切九块，整张图当地砖铺：

// 16×16 的水纹与桥板贴片，各铺一条长带：贴片按 4 倍一块往外重复
    commands.spawn((
        Sprite {
            image: asset_server.load("props/water-tile.png"),
            custom_size: Some(Vec2::new(1240.0, 128.0)),
            image_mode: SpriteImageMode::Tiled {
                tile_x: true,
                tile_y: true,
                stretch_value: 4.0,
            },
            ..default()
        },
        Transform::from_xyz(0.0, -240.0, 0.0),
    ));

    commands.spawn((
        Sprite {
            image: asset_server.load("props/dock-plank.png"),
            custom_size: Some(Vec2::new(1240.0, 64.0)),
            image_mode: SpriteImageMode::Tiled {
                tile_x: true,
                tile_y: true,
                stretch_value: 4.0,
            },
            ..default()
        },
        Transform::from_xyz(0.0, -120.0, 0.0),
    ));

Listing 15-8（节选二）：16×16 的水纹与桥板贴片，各铺一条 1240 像素的长带（examples/listing-15-08.rs）

cargo run -p ch15-sprites --example listing-15-08

小棠：一号框白送的反面教材，二号框守规矩，三号框才是像素戏该有的裱法。
小棠：水和桥板不用画整条，一块贴片铺到头。

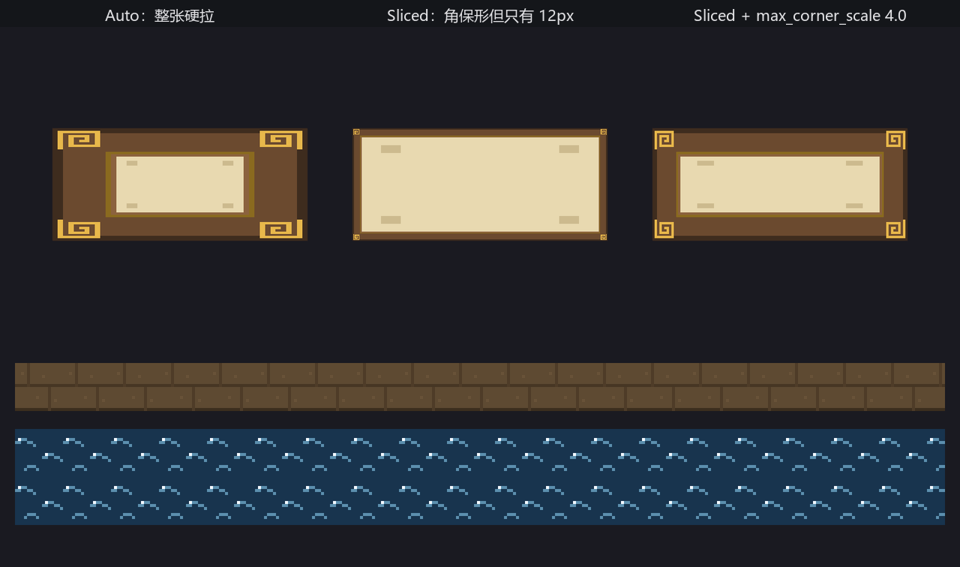

Figure 15-11：上排装裱三连，下排平铺两条——素材都只有指甲盖大

tile_x / tile_y 决定哪个方向重复；stretch_value 决定贴片放大几倍再重复——4.0 表示 16 像素的贴片按 64 屏幕像素一块铺，正好跟全场的 4 倍像素风对齐。水面、地板、城墙、无尽的背景山——凡是“图案重复”的大面积，都该用平铺而不是让美术画整条：素材小、内存省，尺寸还能随时改。

同门师兄弟：image_mode 还有第四个变体 Scale(SpriteScalingMode)，管“保持比例地填进 custom_size”——FitCenter 完整放进去、FillCenter 铺满裁掉出界的部分，像 CSS 的 object-fit。头像框、关卡缩略图用得上，练习里试。另外，第 28 章的 UI 节点有一模一样的九宫格与平铺（NodeImageMode），说明书都是同一个 TextureSlicer——这儿学会，那儿白送。

装裱事故

九宫格也有翻车姿势。小棠想让框更厚实，把 border 直接拉到 30：

fn setup(mut commands: Commands, asset_server: Res<AssetServer>) {
    commands.spawn(Camera2d);

    // 素材一共 48×48，四边各让 30 像素：30 + 30 = 60，比图还宽
    commands.spawn(Sprite {
        image: asset_server.load("props/scroll-panel.png"),
        custom_size: Some(Vec2::new(340.0, 150.0)),
        image_mode: SpriteImageMode::Sliced(TextureSlicer {
            border: BorderRect::all(30.0),
            max_corner_scale: 4.0,
            ..default()
        }),
        ..default()
    });

    println!("小棠：边框留宽点总没错吧——咦，框呢？");
}

Listing 15-9：border 越界——30 + 30 = 60，比 48 的原图还宽（examples/listing-15-09.rs）

四条裁线一人往里收 30 像素，左右两条加起来 60，可原图只有 48 宽——裁线相互越过，九块切不出来了。跑：

cargo run -p ch15-sprites --example listing-15-09

小棠：边框留宽点总没错吧——咦，框呢？

控制台里多了一行红色的 ERROR——这次引擎开口了：

ERROR bevy_sprite::texture_slice::slicer: TextureSlicer::border has out of bounds values. No slicing will be applied

跟上一节那场无声的图集事故不同，这次有日志可循：切片器发现 border 越界，宣布“不切了”，整张图退回 Auto 式硬拉——画面上是一个角花变形的框（跟 Figure 15-11 的一号框同款），控制台里是一行明白话。border 的上限是图宽（高）的一半；想要更厚的框，改画稿尺寸，别硬掰裁线。
